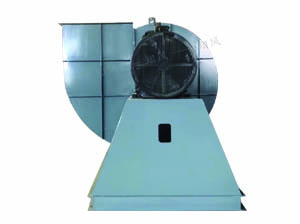

GG、GY0.5～35-15型離心通引風機

發布時間：2020-01-02 作者：恒通風機


GG1-15～GG35-15通風機和GY1-15～GY35-15引風機是1t/h～35t/h工業鍋爐配套的專用通引風機。隨著“三廢”治理要求日趨嚴格，對鍋爐排塵和鍋爐熱效率的要求也相應提高，因而，對鍋爐所配風機也隨之有了更高的要求。經實地考察和技術人員精心設計，本廠推出了1t/h～35t/h鍋爐配套風機。

本系列風機的特點是：效率高，性能曲線平坦，高效運行區域?qū)拸V。

結構特征

離心式風機主要有葉輪、機殼、機架、進風口、傳動組、調節門等組成。

1、葉輪—— 由弧錐形輪蓋、葉片和平板形輪盤焊接而成，與軸盤牢固鉚接成整體結構。葉輪經靜、動平衡校正和超速試驗平穩可靠。

2、機 殼—— 用普通鋼板焊接而成的蝸殼形整體結構。

3、進風口—— 制成收斂式流線型整體結構，用螺栓固定于機殼入口側墻板或前蓋板法蘭上。

4、調節門—— 通、引風機均配以花瓣式調節門，用以調節風量大小，調節門采用外傳動結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。從進風口方向看，調節門手柄位置一般在右側。右旋風機，手柄由下向上拉是由全閉到全開，左旋風機，手柄由上向下是全閉到全開。

5、機 架—— 由鋼焊接而成。

6、傳動租—— 由主軸、聯軸器、軸承箱組成（A式無傳動組），主軸由優質鋼支撐，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用30號機械油，油量以標志為準。出廠時傳動組里一般無油。
