GY2～10-18型鍋爐離心通引風機

發布時間：2020-01-02 作者：恒通風機

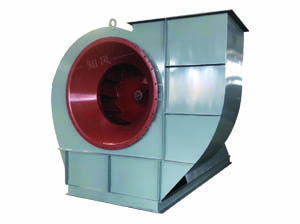

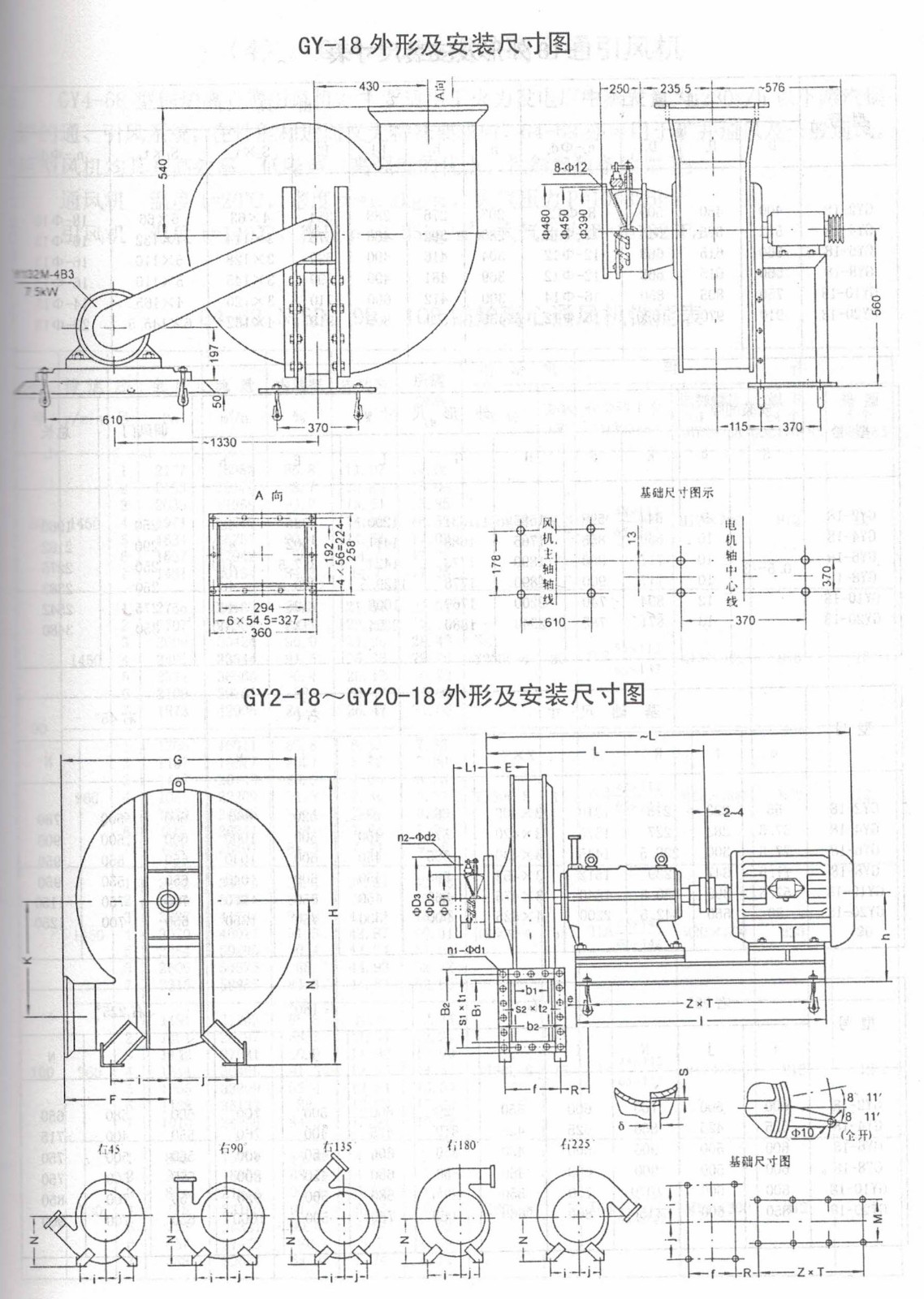

本風機具有高效率、性能曲線平坦，高效率運行區域較為寬廣，噪音低等優點。風機制成單吸入式，分右旋或左旋兩種型式。從傳動端一側正視風機，葉輪工作時按順時針旋轉者稱右旋風機，反之，稱左旋風機。風機的出口角度可做成0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向訂貨時注明。

風機主要有葉輪、機殼、機架、進風口、傳動組、調風門等組成。

1、葉輪—— 弧錐形輪蓋、葉片和平板形輪盤之間采用鋼板焊接結構，并與軸盤牢固鉚接成整體結構。葉輪經靜、動平衡校正和超速試驗，運轉平穩可靠。

2、機 殼—— 用普通鋼板焊接而成的蝸殼形整體。

3、進風口—— 制成收斂式流線型整體結構，用螺栓固定于機殼入口側板或前蓋板法蘭上。

4、調風門—— 調風門葉片為花瓣形，采用外傳動結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開）。用以調節風量。

5、機 架—— 機架采用型鋼焊接而成。

6、傳動租—— 由主軸、聯軸器、軸承箱等組成，主軸由優質鋼制成，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用30號機械油，油量按油位標志加注。

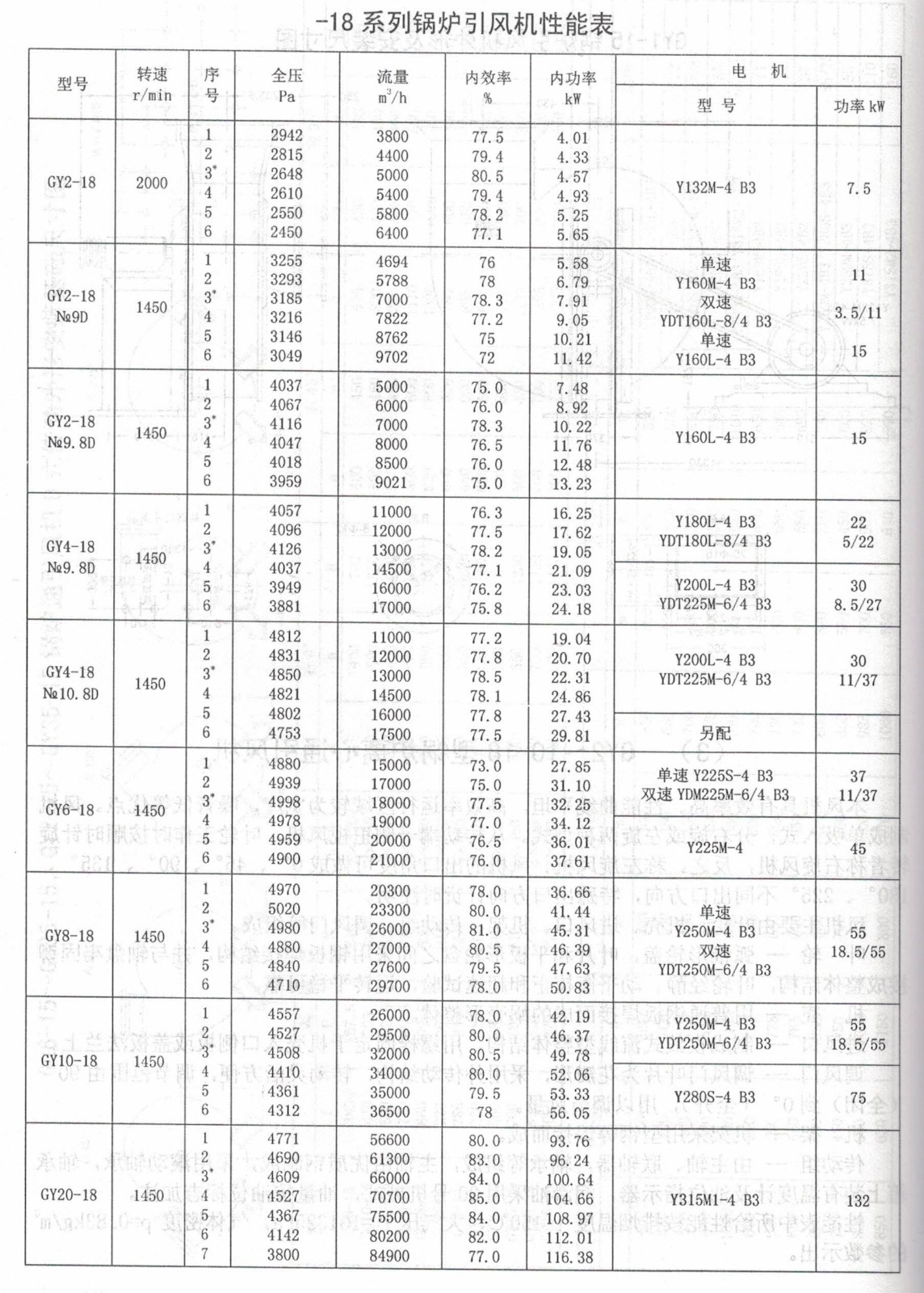

性能表中所給性能按排煙溫度t=150 ℃，大氣壓P0=101325Pa,氣體密度P=0.83kg/m3的參數示出。
