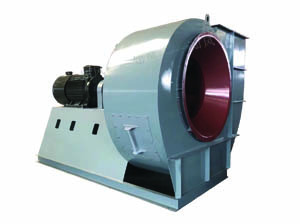

GG、GY2～10-1鍋爐離心通引風機

發布時間：2020-01-02 作者：恒通風機


GG2～10-1、GY2～10-1是2、4、6、10t/h工業鍋爐配套的專用通引風機，當前工業鍋爐系列型號較多，燃用煤質優劣懸殊，所配除塵器和省煤器阻力不一，因而所需通引風機的風量、風壓也有一定差異，該通風機設計時考慮了上述情況。與鍋爐原配風機相比，它的顯著特點是其風量、風壓與鍋爐要求相匹配，高效率，性能曲線平坦、高效區寬廣，其功率與風機在不同轉速時的功率要求相匹配，用戶可根據鍋爐運行負荷大小，選擇不同的轉速，省電節能效果十分顯著，是2～10t/h鍋爐較為理想的配套風機。

結構特征

通引風機主要有葉輪、機殼、進風口、支架、傳動組、調節門等組成。

1、葉輪—— 葉輪葉片均用16Mn制成，葉輪成型后經嚴格動、靜平衡校正和超速運轉實驗，運轉平穩可靠，使用壽命較長。

2、機 殼—— 用普通鋼板焊接而成的蝸殼形整體結構。

3、進風口—— 收斂式流線型整體結構，用螺栓固定于機殼入口側板或前蓋板法蘭上。

4、調節門—— 用以調節風量大小，其葉片為花瓣形，由于采用外傳動結構，轉動靈活方便，調節范圍由90°（全閉）到0°（全開），手柄位置從進風口方向看在右側，對右旋風機手柄由下向上拉是由全閉到全開方向。

5、支架—— 由型材焊接而成。

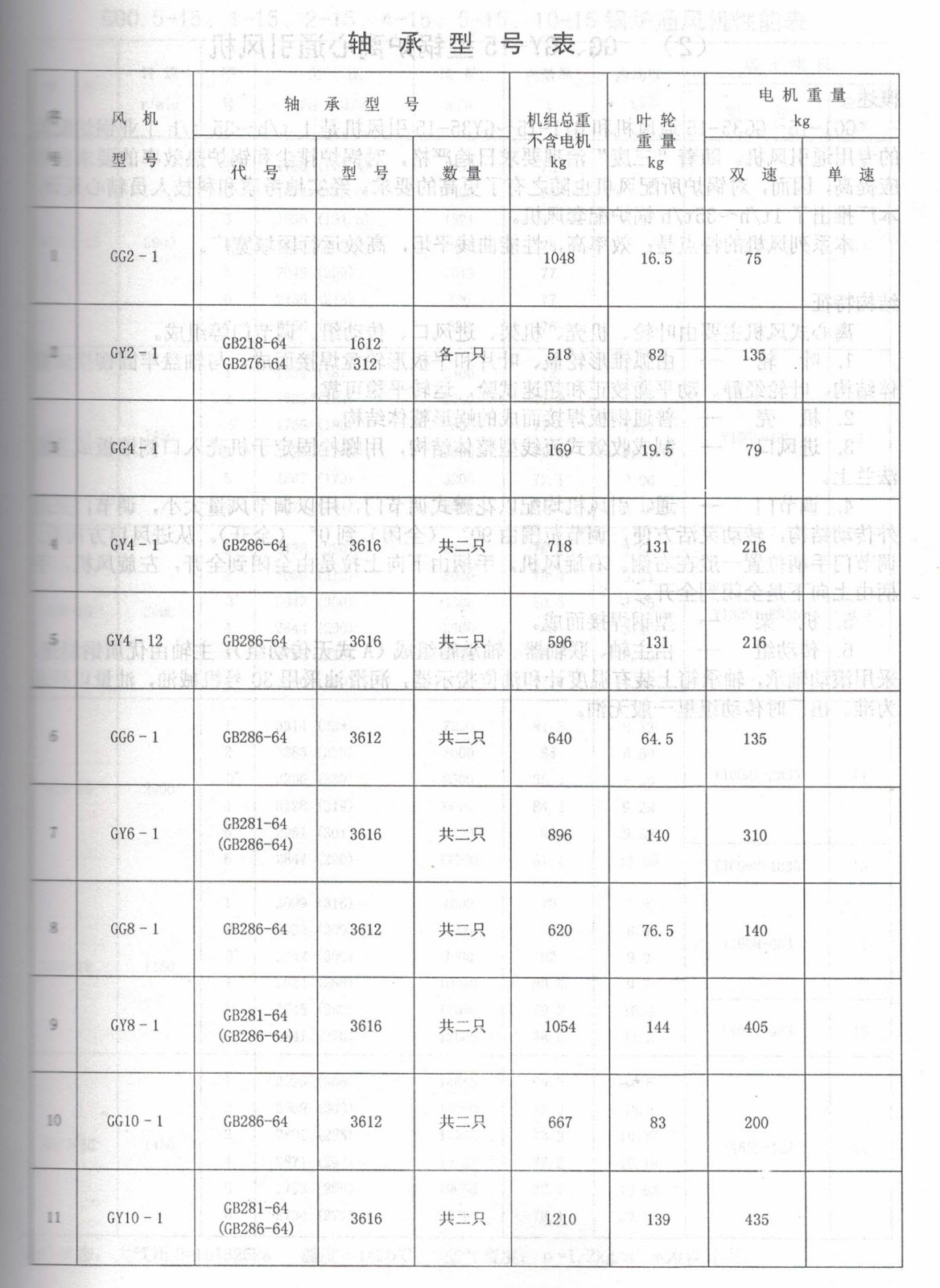

6、傳動租—— 由主軸、聯軸器、軸承箱等組成，主軸由優質鋼支撐，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用30號機械油，油量按油位標志而定，引風機承箱體內裝有紫銅盤管，通水后用以冷卻潤滑油，用水量根據實際情況而定，一般按0.5～1m3/h考慮。
