一、9-19高壓通風機用途

一般用于噴涂、電鍍、無線電、蓄電池、玻璃制造等行業的高壓強制通風抽風，也可廣泛用于輸送物料、輸送氣體，介質溫度一般不超過50℃（最高不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3 。

固話：0533-6069114，手機：18653392024孔令銳

二、9-19高壓通風機結構形式

1、9-19離心通風機為單吸入式，采用前彎型葉輪。

2、根據葉輪的旋轉方向不同，風機可制成右旋和左旋兩種旋向。從電機一端正視，葉輪順時針旋轉為右旋風機，以“右”表示；逆時針旋轉為左旋風機，以“左”表示。

3、9-19離心通風機的出風口角度可制作成0°、45°、90°、135°、180°、225°共6種角度。我公標準產品為0°、45°、90°三種，其余角度可根據用戶需要制作。

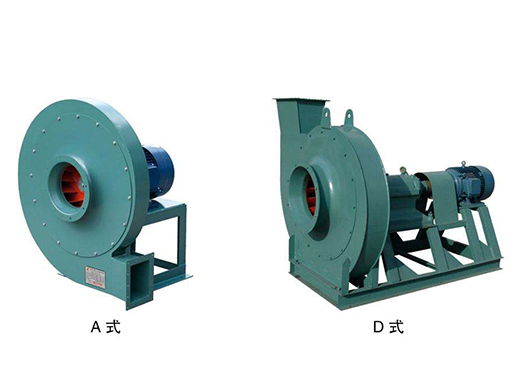

4、9-19離心通風機的傳動方式為A/D兩種：

A式：電機直聯傳動，結構緊湊、維護簡單。機號3.5~6.3#采用此種傳動方式

D式：聯軸器傳動，結構形式為連體式：即把風機、傳動組和電機全部裝配在同一個剛性底座上，從而減小了客戶有安裝難度，極大的縮短現場安裝、調試的工期。7.1#及以上機號采用此用種傳動方式。

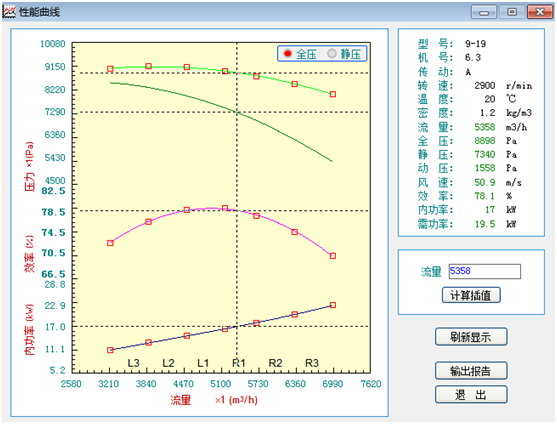

9-19№6.3A特性曲線

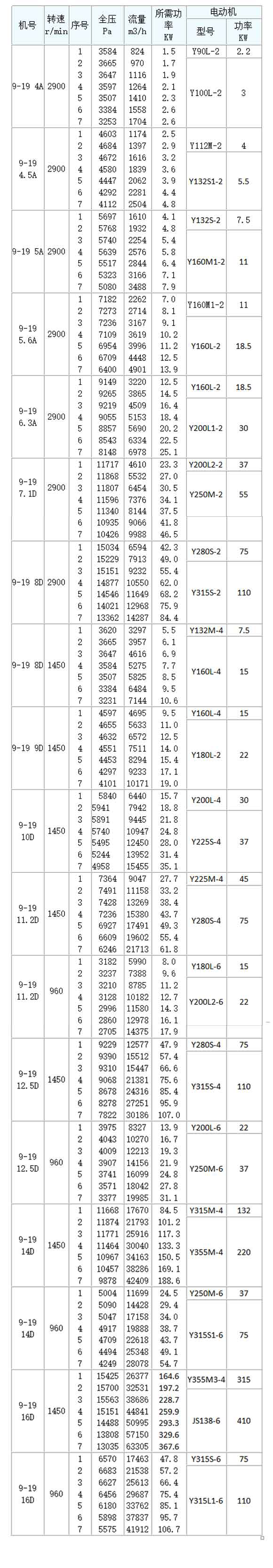

三、9-19高壓離心風機規格型號與性能技術參數表

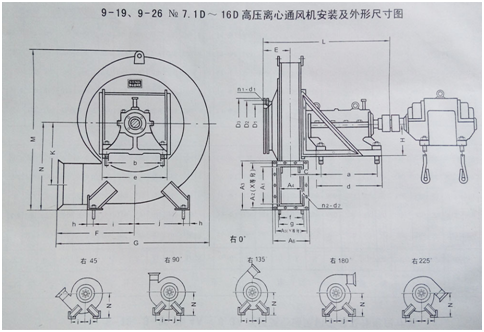

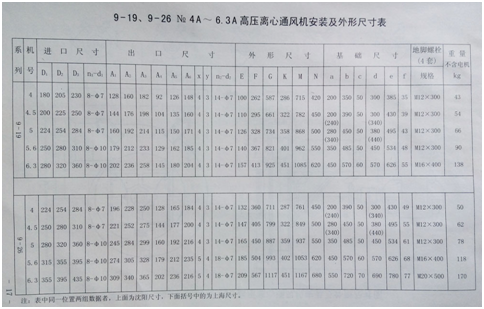

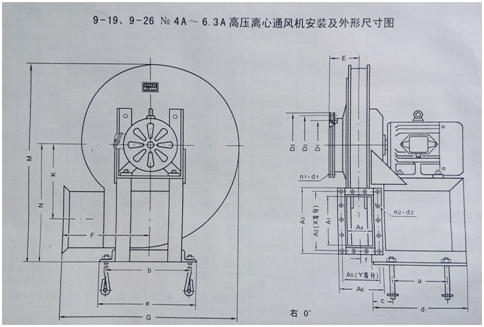

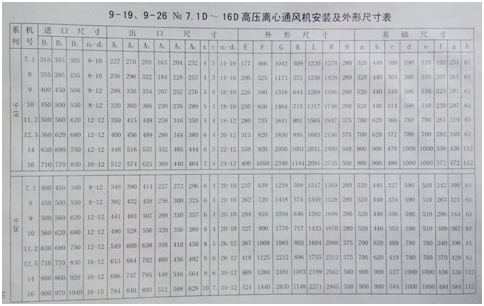

四、9-19系列高壓離心通風機安裝及外形尺寸圖

五、9-19系列高壓離心通風機安裝指南

1、安裝前應檢查葉輪及機殼有無因運輸而順壞變形，檢查各聯接處是否緊固，否則應待修復后方可安裝使用。

2、安裝風機進出風口應有足夠的強度、剛性、穩定性和耐久性。

3、風機必須緊固安裝，必須使用風機或電機的地腳螺栓孔進行安裝。

4、嚴禁使用進出風口法蘭作為安裝受力件，風管重量應該另外有剛性支撐承受。

5、在進、出風口前后兩倍風輪直徑長度范圍內有彎頭或其管道截面發生突然變化時將引起管道阻力急劇增加，應盡量避免。

6、電源必需保證三相均衡，無缺相等缺陷。電壓可在額定電壓的±5%以內波動。

7、電機接線必需有專業人士負責，確保正確的接線。

8、安裝時應該考慮雜物進入風機內部導致的致命損壞，而設置相應的防護件。

9、管網系統中最好能夠增加風量調節閥門，以便調節風機工況點。

六、9-19高壓斜流離心通風機使用、維護及注意事項

1、風機使用前，首先應檢查風機及管道內有無妨礙轉動的物品。

2、正式用風機前必需進行試機，并確定以下項目：

A、接線正確。 B、風機無異響。 C、功率不超載

D、風機旋向于標示相同。 E、全開試機不能超過3分鐘。

3、風機不能再進出風口均不接管道的全開情況下使用，否則電機會因超載而燒毀。

6、所輸送的氣體：

（1）不允許有較粘性的物質。

（2）介質中所含的塵土硬質粒物不能大于150mg/m3。

7、風機不能過于頻繁的啟動、停止，否則會導致電機燒毀。

8、不要讓雜物堵住電機散熱扇進出風口及電機表面的散熱齒，防止因為電機散熱不良而導致的電機燒毀。

9、定期清理風輪表面積積塵及油污，防止風輪動平衡遭到破壞而引起振動加劇.

七、9-19系列高壓離心通風機常見故障及原因分析

1、風機劇烈震動

(1)、風機軸與電機軸不同心，皮帶輪槽錯位。

(2)、機殼或進風口與葉輪摩擦；

(3)、基礎的剛度不夠或不牢固；

(4)、葉輪鉚釘松動或葉輪變形；

(5)、葉輪軸盤孔與軸配合松動；

(6)、機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；

(7)、風機進、出口管道安裝不良，產生共振；

(8)、葉片有積灰、污垢，葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。

2、軸承溫升過高

(1)、軸承箱劇烈振動；

(2)、潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；

(3)、軸承箱蓋、座聯接螺栓之緊力過大或過??；

(4)、軸與滾動軸承安裝歪斜、前后兩軸不同心；

(5)、滾動軸承損壞或軸彎曲。

3、電機電流過大或溫升過高

(1)、開車時進、出氣管道閘門未關；

(2)、電機輸入電壓低或電源單相斷電；

(3)、受軸承箱劇烈振動的影響；

(4)、主軸轉速超過額定值。
